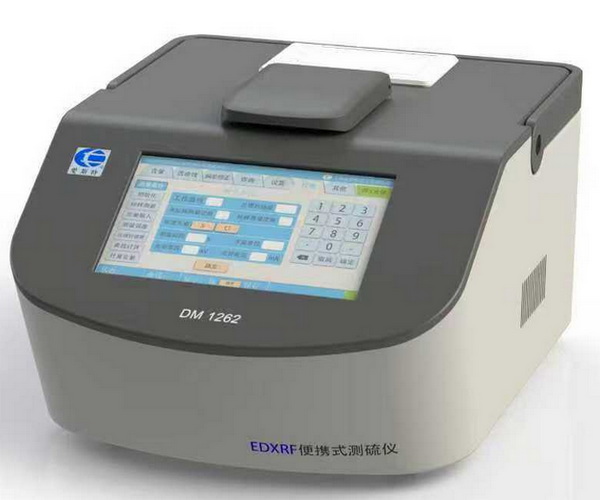

DM1262


EDXRF便携式测硫仪


低检测限(300s)(大气)2.6ppm

仅重(含电池、打印机)5.6kg

特别适合现场快速检测分析。


为满足2019版本GB/T 17040而改进。

满足国IV车用汽柴油,近海、远洋船舶用燃料油低S检测标准。


采用

能量色散X射线荧光(EDXRF)分析技术

低本底薄铍窗正比计数管,次级滤光片

合理高压、电流、靶材组合的X射线源


符合标准:

GB/T 17040

GB 17411

ASTM D4294


概述

X荧光测硫仪是用于石油、煤、建材、冶金、采矿等工业的定量分析仪器,主要用于测量石油及其制品、煤、水泥、碳黑等材料中的全硫(S)的含量。由于它采用物理分析方法,具有分析速度快、无需复杂的样品预处理、精度高、人为误差小、操作工劳动强度低、无污染等特点,故已广泛应用并基本取代化学分析方法。

DM1262型能量色散X荧光便携式测硫仪简称DM1262EDXRF便携式测硫仪是本公司集数十年X荧光分析仪的研究经验,在公司原有已销售1千多台的DM1260X荧光测硫仪的基础上研制出的。它与DM1260一样,采用能量色散X射线荧光(EDXRF)分析技术、小型X光管做激发源、薄铍窗充气正比计数管及次级滤光片和特殊的光路系统,它具有自动C/H比修正、适合多种样品、一体化、数据储存能力大、分析快速准确。



0. EDXRF 分析技术原理图

DM1262EDXRF便携式测硫仪是为满足油品中S含量的现场快速检测分析和2019版本GB/T17040而改进推出的。除保持了原有DM1260的优点外,还进行了以下重大改进:

(1) 用低本底及窗更薄的正比计数管代替原来的正比计数器。调整了射线源、探测器及样品之间的距离和角度。调整了次级滤光片的厚度。

(2) 用可调X射线源代替固定X射线源,从而可根据所测含量的高低来调整高压和电流。还改变了X光管的靶材。

(3) 用最新设计的采用FPGADSP等技术的数字多道脉冲幅度分析器代替原简单的多道脉冲幅度分析器,减小了死时间,提高了计数通过率,还减小了重量和体积。

(4) X光管与高压进行了一体化,减小了重量和体积

(5) 用新的大规模集成电路CPU代替原小规模电路,用贴片电路代替原立式电路。采用锂离子电池代替开关电源。

其中(1)(2)(3)的改进降低了本底,提高了灵敏度,从而较大地降低了探测限,至2.6ppm300s),使本测硫仪完全能满足2019版本的GB/T17040 PLOQ(合并定量限)16ppm的要求。同时符合国家标准GB17411和美国国家标准ASTM D4294的相关要求。其中(3)(4)(5)的改进极大地减小了测硫仪的重量和体积。

DM1262EDXRF便携式测硫仪是一款便携式仪器。它小巧轻便,仅5kg(含电池、打印机)左右,便于携带,无需气体、真空、稀释,特别适合现场快速检测分析。

DM1262EDXRF便携式测硫仪的推出是本公司实现自我超越的成果,必将使本公司在X荧光分析仪领域保持长久的国内领先地位。


特点

快速准确––所需测量时间极短,一般几十秒给出含量结果。具较高的重现性和再现性。

低检出限––采用EDXRF技术,低本底薄铍窗正比计数管,次级滤光片。达到较低检出限。

小巧轻便––5kg(含电池、打印机)左右,大气氛围测量,无需辅助设备,特别适合现场快速检测。

长续用时––具有极低的功耗,采用锂离子电池,可长时间连续使用。

适应性强––自动C/H比修正,基体效应校正,适合多种样品。自动工作曲线切换,适合宽测量范围

长期稳定––采用可变增益数字多道,有PHA自动调整、偏差修正等功能具极好的长期稳定性。

环保节能––射线防护达豁免要求。分析时不接触不破坏样品,无污染,无需化学试剂,也不需要燃烧。

使用方便––触摸屏操作。样品直接装入样品杯,放入仪器后只需按[启动]键即可,真正实现一键操作。

高可靠性––一体化设计,集成化程度高,环境适应能力强,抗干扰能力强,可靠性高。

数据传存––可存储海量数据,支持掉电后保持数据,并可随时查看。并可将存储数据传输到PC机。

高性价比––无需气体、真空、稀释,运行维护成本极低。价格为国外同类产品的一半。


适用范围

特别适用于需现场快速检测的各种机构对各种油品(如车用汽柴油,内河、近海、远洋船舶用柴油、燃料油和流通环节的汽柴油、燃料油等)中测量范围从16ppm10%S元素的现场快速检测分析。

适用于炼油厂、检测及认证机构、油库、实验室等对各种油品(如汽油、柴油、重油、残渣燃料油等)、添加剂、含添加剂润滑油、以及炼化过程产品中测量范围从16ppm10%S元素的测量。

亦适用于各行各业任何材料中S元素的测量


校准

将含量分为低(01000ppm)、中(0.1%1%)、高(1%4.6%)三个范围,分别用各自范围内的已知含量的5个含S样品对仪器进行各自范围内的校准,分别得图1、图2、图3的工作曲线。


1. 01000ppm含量范围S样品的工作曲线


2. 0.1%1%含量范围S样品的工作曲线


3. 1%4.6%含量范围S样品的工作曲线



所有工作曲线的相关系数γ 均大于0.999,表示DM1262的线性误差极小。


重复性(r):

     同一个操作者,在同一个实验室,使用同一台DM1262在相同条件下对同一试样进行测定,得到的两个试验结果如表1



所有测试结果的重复性r 均小于GB/T 17040要求重复性r,表示DM1260测硫仪完全满足2019版本的GB/T17040有关重复性的要求。


再现性(R)

不同的操作者,在不同的实验室,使用不同的DM1262测硫仪,对同一试样进行测定,得到的两个试验结果如表2

所有测试结果的再现性R均小于GB/T 17040要求再现性R,表示DM1262完全满足2019版本的GB/T17040有关再现性的要求。


主要技术指标



X射线管

电压:≤10keV,电流:≤1mA,功率:≤10W

探测器

超薄铍窗正比计数管

检测限(300s

2.6ppm

测量范围

检测限的3倍~9.99%

线性误差

分析精度

满足GB/T 17040GB 17411ASTMD4294等的相关要求。

系统分析时间

1999s,推荐值:微量测量为300s600s,常量测量为100s

使用环境

温度-10℃40℃,相对湿度 ≤95%35℃

供电电源

20.8Ah11.1V内置锂离子电池组,在测量状态下能够工作5小时

整机功耗

50W

尺寸及重量

242mm (W)×258mm (D)×142mm (H)5.6kg(含电池、打印机)
